超前小导管技术概述

超前小导管注浆技术是隧道及地下工程中一项重要的预支护技术。它是在开挖前，沿隧道开挖轮廓线外，以一定角度将带孔的小导管打入地层中，并通过导管向地层内压注浆液，从而在开挖轮廓线外形成加固圈，达到稳定工作面、控制围岩变形、减少地表沉降和防止地下水渗漏的目的。该技术因其施工灵活、效果显著，已成为软弱破碎围岩施工中的关键支持手段。

技术核心特点

超前小导管技术具备多项显著特点，使其在复杂地质条件下表现出色。

• 预支护效果显著：在开挖前主动加固围岩，有效改善前方土体力学性能，为安全开挖创造良好条件。

• 施工灵活便捷：设备要求相对简单，施工速度快，可根据现场地质变化灵活调整导管间距、长度和注浆参数。

• 止水与加固双重功效：注入的浆液既能填充裂隙、挤密土体，又能有效阻隔地下水，实现加固与防水的统一。

• 经济性高：相较于管棚等大管径预支护手段，其材料消耗少，成本相对较低，性价比突出。

主要应用领域

该技术广泛应用于各类对地层稳定和变形控制要求严格的工程场景。

• 山岭隧道、城市地铁隧道的软弱围岩段、破碎带及浅埋暗挖段。

• 地下工程穿越既有建筑物、道路、管线等敏感区域时的地层预加固。

• 处理隧道开挖面涌水、涌泥等地质灾害的应急与预防工程。

• 作为初期支护体系的重要组成部分，与钢拱架、喷射混凝土等协同工作。

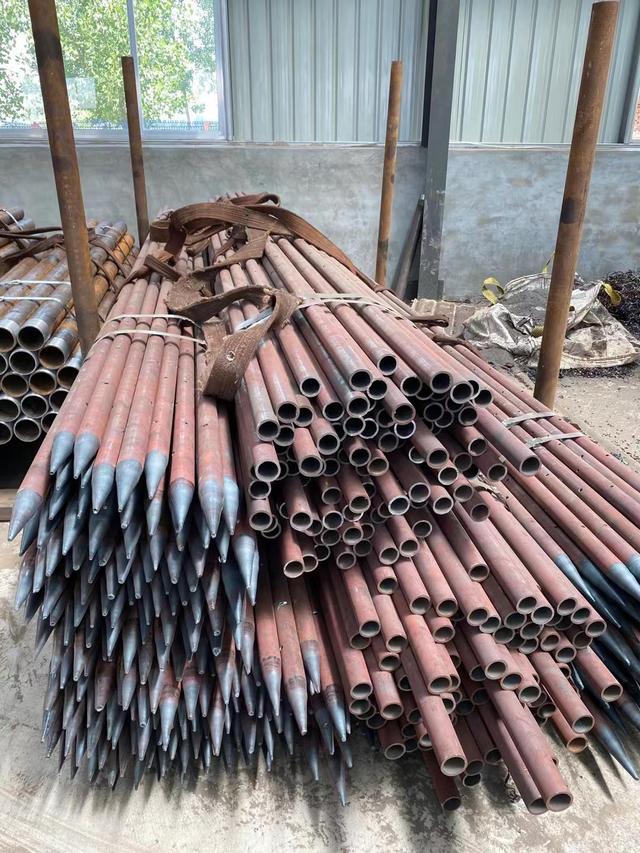

常用规格与材料

超前小导管的选型需根据工程地质、开挖断面及支护设计要求确定。以下是常见规格参考：

关键施工步骤指导

规范的施工流程是确保超前小导管支护效果的根本。主要步骤如下：

1. 测量布孔：测量放样，在设计位置标识导管孔位，严格控制外插角（通常5°-15°）。

2. 钻孔与清孔：使用风钻或液压凿岩机按设计角度钻孔，成孔后及时用高压风清孔，检查孔深与角度。

3. 导管加工与安装：按设计长度加工导管，一端制成锥形以便打入，另一端焊制加劲箍。将导管击入或钻入孔中，确保外露长度满足连接要求。

4. 封孔与注浆：采用快硬水泥砂浆或锚固剂封堵导管与孔壁间隙，防止浆液外漏。使用注浆泵按先下后上、稀浆开路、浓浆跟进的顺序进行注浆，严格控制注浆压力与注浆量，达到设计标准后结束。

5. 效果检查与开挖：待浆液达到一定强度后，方可进行隧道开挖。开挖过程中需观察工作面稳定性，验证支护效果。

技术质量控制要点

为确保施工质量，需对以下关键环节进行严格控制：

• 孔位与角度控制：导管位置和角度偏差直接影响加固圈的形成，必须进行过程监测与校正。

• 注浆材料与配比：根据地质条件（如砂层、粘土层、破碎岩层）选择水泥浆、水泥-水玻璃双液浆等，并通过试验确定更优配比。

• 注浆压力与流量：压力过低可能导致注浆不饱满，压力过高可能劈裂地层。需根据试验和监测数据动态调整。

• 开挖衔接时间：注浆后必须保证足够的养护和强度增长时间，避免过早开挖削弱支护效果。

综上所述，超前小导管技术是一项成熟且高效的地层预加固技术。成功的应用依赖于对地质条件的准确判断、合理的参数设计以及精细化的施工过程控制。在实际工程中，应紧密结合现场监测数据，动态优化施工方案，方能确保工程安全、稳步推进。
