隧道超前小导管每延米工程量

隧道超前小导管概述

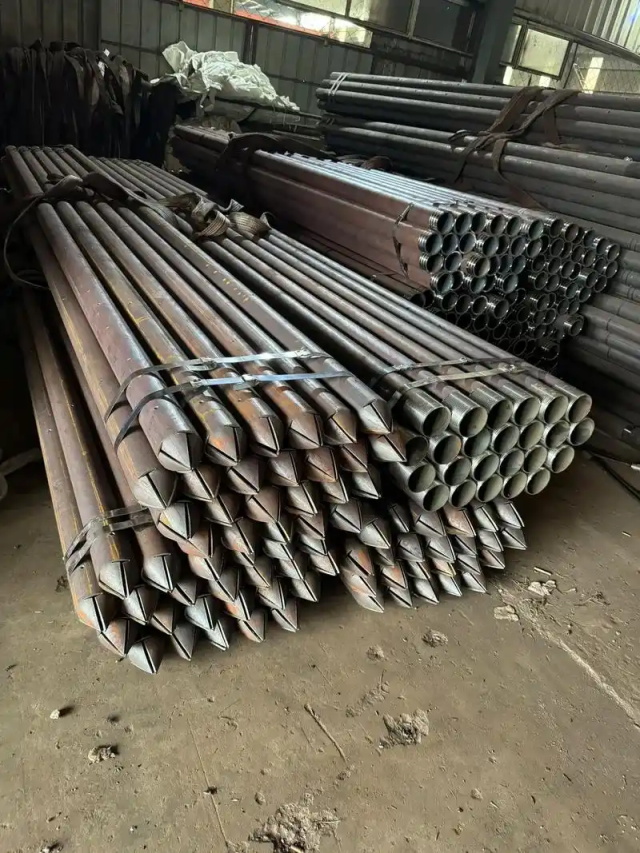

隧道超前小导管是隧道工程超前支护体系中的一种关键构件，通常应用于软弱、破碎围岩地层的隧道开挖前。它通过在开挖轮廓线外一定角度，向掌子面前方地层打入带孔的小直径钢管，并进行注浆加固，从而在隧道拱部形成连续的壳体加固区，为后续的安全开挖提供保障。其“每延米工程量”是工程预算、材料采购和施工组织中的一项核心计算数据。

主要特点与用途

超前小导管支护技术具有施工灵活、机具简单、造价相对经济以及对围岩扰动小等特点。其主要用途包括：

• 预支护作用：在隧道开挖前，预先加固掌子面前方的围岩，提高其整体性和稳定性。

• 止水作用：通过注浆填充岩体裂隙，能有效降低地层渗漏水，改善施工环境。

• 适用性强：尤其适用于土层、砂层、破碎岩层等自稳能力差的地质条件。

• 与其它工法配合：常与管棚、钢拱架等支护方式结合使用，形成复合支护体系。

规格与设计参数

超前小导管的规格设计需根据地质条件、隧道断面、埋深等因素综合确定。常见的规格参数如下表所示：

每延米工程量计算详解

“每延米工程量”指的是隧道每向前开挖一米，所需的超前小导管相关材料的数量。其计算是施工成本控制的重要环节，主要包含以下几个部分：

• 导管本身重量计算：首先计算单根导管的重量。公式为：单根重量(kg) = 钢管每米重量(kg/m) × 导管有效长度(m)。其中，钢管每米重量可根据其外径和壁厚查阅相关钢材理论重量表获得。

• 每环导管数量计算：根据隧道开挖轮廓线的周长和设计的环向间距，计算出一环（一个支护循环）所需的小导管数量。公式为：每环数量(根) = 隧道拱部需支护范围周长(m) / 环向间距(m)。

• 每延米导管工程量计算：将每环导管的总重量，分摊到该环导管所支护的隧道长度（通常略小于导管长度）上。公式可简化为：每延米导管重量(kg/m) = (单根重量 × 每环数量) / 导管纵向搭接长度内的开挖进尺(m)。

• 注浆材料工程量计算：每延米注浆量需根据加固圈的体积和地层孔隙率进行估算。公式为：每延米注浆量(m³/m) ≈ 加固圈截面积(m²) × 1m × 孔隙率 × 填充系数。这是一个理论估算值，实际施工中需通过试验段调整。

为便于理解，以下提供一个简化的计算表示例（假设参数）：

施工与计算注意事项

在实际工程中，每延米工程量的计算与施工质量密切相关，需注意：

• 地质条件变化：不同区段围岩条件差异大，设计参数（如间距、长度）可能动态调整，工程量需分段计算。

• 施工损耗：计算材料采购量时，需在净工程量的基础上考虑一定的施工损耗和加工损耗。

• 注浆工艺控制：注浆压力、浆液配比和凝结时间直接影响注浆量，实际注浆量可能大于理论计算值。

• 与设计图纸核对：必须严格依据施工设计图纸中规定的规格、间距、布置范围进行工程量核算，确保准确性。

综上所述，隧道超前小导管每延米工程量的计算，不仅关系到工程成本，更是评估支护效果、指导施工的重要依据。施工方需结合具体设计、地质报告和施工规范，进行细致严谨的计算与准备。
