管棚注浆孔施工方案

管棚注浆孔施工方案概述

管棚注浆孔施工是隧道及地下工程超前支护中的一项关键技术，主要用于软弱破碎地层、浅埋段或临近重要构筑物地段的预加固。其核心原理是在开挖轮廓线外，沿隧道纵向前方，以一定间距、一定外插角钻孔并安装钢管（即管棚），随后通过钢管向周围岩土体进行高压注浆，从而在开挖面前方形成伞状或拱壳状的加固圈，显著提高地层的自稳能力和承载能力，为后续安全开挖提供保障。

方案主要特点

• 预支护效果显著：能够在隧道开挖前预先加固前方地层，有效控制地表沉降和围岩变形。

• 适用地层广泛：特别适用于砂土层、卵石层、破碎岩体及富水地层等自稳性差的条件。

• 灵活性强：管棚的长度、直径、间距及注浆参数可根据地质条件和工程要求进行精细化调整。

• 安全性高：为开挖作业提供了一个稳定的前方支撑体系，极大降低了塌方、涌水等施工风险。

主要用途与应用场景

本施工方案广泛应用于以下工程场景：

• 山岭隧道洞口软弱围岩段及浅埋段的进洞支护。

• 城市地铁隧道下穿既有道路、建筑物或管线时的沉降控制。

• 地下洞室穿越断层破碎带、富水带等不良地质段。

• 作为基坑工程边坡的预加固措施。

• 既有隧道扩挖或病害整治工程中的超前加固。

施工工艺流程

1. 施工准备：包括现场勘查、测量放样确定管棚位置与角度、搭建钻孔平台、设备及材料进场检验。

2. 钻孔作业：使用地质钻机按设计参数（孔深、角度、间距）进行钻孔，过程中需采用测斜仪监控钻孔轨迹，确保精度。

3. 清孔与验孔：钻孔完成后，使用高压风或水进行清孔，检查孔深、倾角及有无坍孔，合格后方可进行下一步。

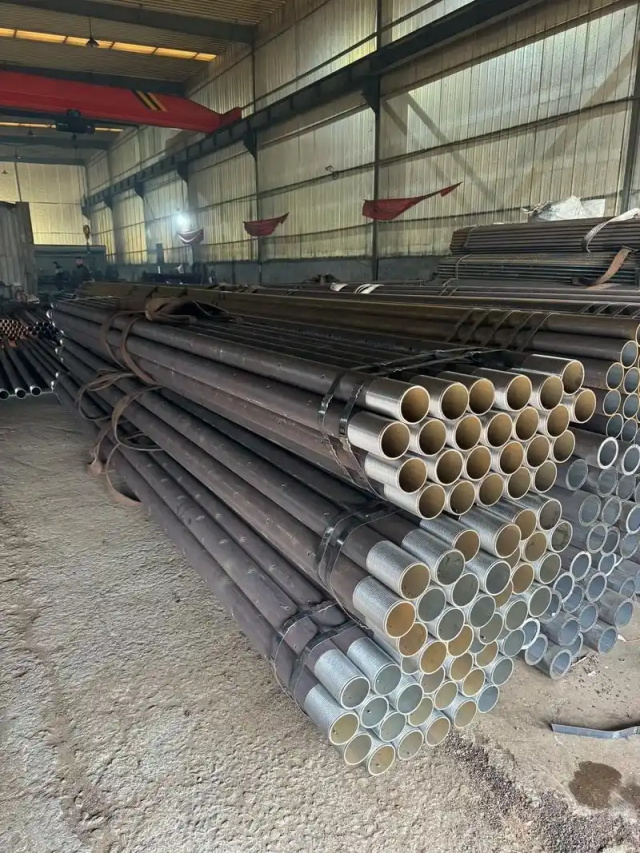

4. 管棚安装：将加工好的无缝钢管（通常带出浆孔）分段连接，利用钻机顶进或人工安装至设计孔深，接头应牢固密封。

5. 注浆施工：通过预埋的注浆管，采用后退式或分段式注浆法，将配制好的水泥浆或水泥-水玻璃双液浆压注入地层。注浆压力、流量及浆液配比需根据试验确定并实时记录。

6. 效果检查与验收：通过分析注浆量、压力变化，并结合钻孔取芯、压水试验或物探方法，评估注浆加固效果，满足设计要求后方可进行隧道开挖。

关键规格与技术参数参考

质量控制与安全要点

为确保施工质量与安全，必须严格控制以下要点：

• 钻孔精度控制：开孔位置和角度必须准确，采用导向或跟管钻进技术，防止钻孔偏差过大。

• 注浆过程监控：实时监测注浆压力与注浆量，出现压力骤升或浆液窜流时应立即调整，防止堵管或破坏地层。

• 材料质量：钢管、连接件及注浆材料均需符合相关标准，进场前严格检验。

• 施工安全：搭设稳固的作业平台，规范操作钻机与注浆设备，注浆时人员不得正对管口，防止高压浆液喷出伤人。

• 环境保护：妥善处理钻孔泥浆及废弃浆液，防止污染周边环境。

综上所述，一套科学严谨的管棚注浆孔施工方案，是保障复杂地质条件下隧道工程安全、顺利推进的重要基础。方案的成功实施依赖于精准的地质判断、合理的参数设计、规范的工序操作以及全过程的质量监控。
